Плазменная резка металла

Плазменная резка – это процесс обработки материалов, при котором режущим элементом становится струя плазмы. Компания ГОСТ Металл предоставляет услуги плазменной резки металла, разной сложности. Стоимость резки от 33 руб. п/м, на станке с ЧПУ. Числовое программное управление станка позволяет достичь высокой точности в производственном процессе

Плазменная резка металла обычно предполагает нагрев металла в зоне разделения и его последующее плавление. При помощи специального оборудования формируют струи плазмы.



Рассчитаем заказ за 1 час!
*приложите описание заказа

Возможности плазменной резки

Плазменная резка имеет несколько ключевых преимуществ перед другими видами резки металлов;

  • Более высокие скорости резки;
  • Большой диапазон толщины разрезаемого металла;
  • Готовое изделие не имеет деформаций;
  • Отработанная технология резки под углом;
  • Формирование деталей любой конфигурации;
  • Экономичный расход материала.

Плазменный факел разрезает и раскраивает любые металлы, проводящие ток: титан, нержавеющую сталь, цветные металлы и их сплавы. В резке алюминия толщиной до 7 мм, используют сжатый воздух. При толщине выше 7 мм, используют два газа: азот и водород.

Ровные разрезы металлов разной толщины доказывают эффективность метода. Высокой точности и качества удается достичь регулируя параметры плазменного потока. Все детали абсолютно идентичны от десятка штук, до тысяч экземпляров.

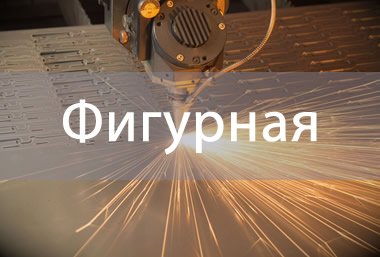

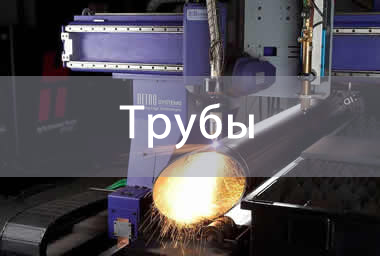

Плазменная резка алюминияПлазменная резка нержавейкиФигурная - художественная плазменная резка металлаплазменная резка листового металлаплазменная резка трубПлазменная резка пластины

Виды плазменной резки металла

Плазменная резка материалов может быть нескольких видов. Это все будет зависеть от того, в какой среде происходит данный процесс:

  • Пустой – для резки применяется электрический ток, воздух или азот. Такой способ ограничивает длину электрической дуги. Если же толщина листа несколько миллиметров, то поверхности можно сравнить с лазерной резкой. После разреза поверхность остается ровной, заусенца не образовываются. Помимо этого в обработке содержится пониженное содержание азота. Такой вид называют - воздушно плазменная резка металла
  • Защитный азот – применяется плазмообразующий и защитный газ. Он защищен от воздействия окружающей среды.
  • Вода – вода помогает защищать срез от влияния окружающей среды, охлаждает плазмотрон, поэтому все вредные испарения поглощаются водой.

Применение плазменной резки

Плазменную резку в Москве и Московской области чаще всего применяют в таких отраслях промышленности, как судостроение, машиностроение, коммунальная сфера, изготовление различных металлоконструкций и многое другое. Услуги плазменной резки помогают качественно и быстро разрезать любой материал, проводящий ток, а также некоторые не токопроводящие материалы.

Плазменная резка, применяется для:

  • фигурной резки по металлу
  • закладных изделий
  • пластины из металла
  • сувениров из металла
  • вывески из металла
  • стендов, лестниц
  • беседок, навесов, мангалов, ворот, металлических изделий
  • и много другое.

Также Гост Металл осуществляет монтаж металлоконструкций, порошковую покраску, доставку. Все изделия из металла в наличии на нашем скаладе. Так же у нас есть такая услуга, как газовая резка металла в размер.

Видео плазменной резки металла, цех металлообработки ГОСТ Металл



Плазменно дуговая резка металла - технология

  1. Сначала формируют электрическую дугу, которая зажимается между электродом аппарата и его соплом. Температура данной дуги может составлять около 5000 градусов.
  2. Потом в сопло оборудования поступает газ, который повышает температуру  дуги до 20000 градусов.
  3. Взаимодействие электрической дуги с газом приводит к образованию струи плазмы, температура тут уже 30000 градусов.

Применение плазменной резки фото

Оборудование ЧПУ способно раскраивать тонкие листы со скоростью до 20000 мм/мин. ЧПУ резка для листов толщиной 100 мм, скорость будет до 5000 мм/мин, а при фасонной резке — 200-250 мм/мин.

Для резки и обработки труб используются труборезы с центраторами, производящие разрезы без изъянов и с высокой скоростью. Труборез способен разрезать трубы в диапазоне от 0° до 45°. Сварные швы зачищаются, обрабатываются кромки, снимаются фаски и обрабатывается поверхность труб.

В зависимости от среды происходящего процесса, плазменная резка бывает нескольких видов: Пустой — с применением электрического тока, воздуха и азота. Длина электрической дуги в данном способе ограничена. При толщине листа в несколько миллиметров, поверхность сравнима с лазерной резкой, так как поверхность ровная, без заусенцев. Из-за низкого содержания азота в применяемой обработке, ее называют — воздушно плазменной резкой металла.

Защитный азот — применяются плазмообразующий и защитный газы. Данный вид защищен от воздействия окружающей среды.

Применение воды защищает срез от влияния окружающей среды, поглощает вредные испарения и охлаждает плазмотрон.

В плазменной резке металлов применяются различные газы, влияющие на качество разрезания по-разному. Каждый из газов имеет личные диссоциацию и ионизацию, химическую реакцию и массу атомов.

Азот

Реагирует с деталью только при высоких температурах. Инертен при низких температурных показателях. Принимая в расчет энтальпию азота, его теплопроводность и атомную массу, этот газ используется в качестве вихревого. А также, как режущий тонкие высоколегированные стали.

Аргон

Инертный газ. Не реагирует, в процессе резки с материалом. У данного газа самая большая атомная масса, среди газов используемых для плазменной резки. Из-за чего аргон способен эффективно выталкивать расплавленный металл из прорези. Именно благодаря малому потенциалу ионизации, газ отлично зажигает струю плазмы. Но он не используется, как единственный газ для резки, потому-что теплопроводность и теплоемкость, у него низкие.

Водород

Если сравнивать с аргоном, то теплопроводность водорода очень хорошая. Его диссоциация происходит при высоких температурах. Электрическая дуга отдает большой объем энергии, из-за чего лучше охлаждаются граничные слои. Благодаря вышеописанному, происходит сжатие электрической дуги и возрастание плотности энергии. В результате происходящих процессов, отданная энергия заново высвобождается в расплаве в виде тепла. Но водород также не используется, как единственный газ. Его масса не велика, а значит кинетическая энергия не возрастает до уровня необходимого для выталкивания расплава.

Воздух

70% воздуха составляет азот и 21% кислород. Благодаря такому составу, одновременно используются оба газа. Чтобы разрезать нелегированные и высоколегированные стали, используют воздух, так как этот газ один из самых дешевых.

Кислород

Это близкий к азоту газ, если сравнивать их теплопроводность и атомную массу. Когда происходит окисление, из-за реакции кислорода и железа, тепло освобождается. Освобожденно тепло используют в увеличении скорости резки. Невзирая на происходящую реакцию, данный процесс считают расплавляющим, а не выжигающим. Потому что реакция с металлом слишком медленная и он успевает расплавиться. Для низколегированных и нелегированных сталей кислород применяют, как вторичный газ или в качестве режущего.

Смеси газов

Все описанные газы применяются как самостоятельно, так и в виде смесей. Аргон со своей большой атомной массой, сочетается с водородом, обладающим хорошими тепловыми свойствами. Алюминий и высоколегированные стали режут с толщины в 5мм. Количество водорода напрямую связано с толщиной металла. Чем толще разрезаемый материал, тем должна быть выше доля водорода. Максимум 35%. Также смешивают водород с азотом, смеси водорода с азотом и смеси аргона.

Оборудование для плазменной резки металла ГОСТ Металл

Технические характеристики Станок плазменной резки FUBAG ПЛАЗМАКРОЙ ПЛ 1500М:

Оборудование для плазменной резки

  • рабочий координатный стол имеет независимую конструкцию, длина 6м;
  • максимальная скорость перемещения 0-12000 мм/мин;
  • максимальная скорость резки 790 мм/мин;
  • точность позиционирования +- 0,5 мм/м;
  • перемещение суппорта (не менее мм):
  • по оси х 1520мм (2670 мм,3010 мм,6120 мм),
  • по оси y 1515мм (1370мм, 1515мм, 2120мм),
  • по оси z 100 мм;
  • количество суппортов 4шт.;
  • свидетельство о приемке на основе протокола испытаний на соответствие точности и качества реза;
  • максимальная толщина резки металла 300мм;
  • промышленный компьютер ЧПУ.

Подробнее о станке для плазменной резки

Плазменная резка в Москве по выгодной цене

ГОСТ Металл принимает заказы на плазменную резку металла в Москве и Московской области любых объемов и сложности. Возможность справиться с любой задачей дают опыт, слаженный коллектив и проработанная стратегия. Преимущества компании:

  1. Более 10 лет работы на рынке металлообработки;
  2. Широкий спектр различных услуг;
  3. Работники компании, специалисты с высоким уровнем квалификации;
  4. Гарантия качества на все виды работ;
  5. Наличие всего, необходимого, современного оборудования;
  6. Кратчайшие сроки выполнения заказа;
  7. На любой объем работ, доступная цена.

ВАЖНО! Расчет заказа производится в течении одного часа.

На плазменную резку прайс лист находится в разработке, так как цена плазменной резки металла по заказу зависит от объема работ, толщены металла, сложности рисунка и других факторов. Всю необходимую информацию можно получить по телефону, от менеджера компании. Требования заказчика тщательно соблюдаются, поэтому результат всегда положителен. Компания ГОСТ Металл предоставляет доступные цены плазменной резки металла в Москве и Московской области. Позвонив по нашему телефону вы сможете узнать стоимость плазменной резки цена за метр, прайс на услуги также можно получить по заказу. Мы ждем ваших звонков!

Область применения плазменной резки

Фигурная резка металла поможет создать оригинальные надписи и рисунки. Элементы любой сложности выполняются благодаря компьютерной программе станка ЧПУ. Сложные геометрические фигуры, логотипы, орнаменты вырезаются с точностью до миллиметра. Художественные элементы вырезанные станком, украшают лестницы, перила, ворота, различные ограждения.

Применение плазменной резки с ЧПУ возможно:

  1. В создании металлоконструкций применяемых в строительстве;
  2. В машиностроении (изготовление заготовок и деталей грузовых, легковых автомобилей и нестандартного оборудования);
  3. В авиа-строении и судо-строении;
  4. В металлообрабатывающих предприятиях и компаниях;
  5. В металлургических заводах;
  6. В изготовлении декоративных ограждений, беседок, лавочек, указателей для благоустройства городов, парков и набережных.

Это далеко не полный перечень возможностей.

Плазменная резка в Москве по выгодной цене

Требования ГОСТ 14792-80 или ISO 9013:2002

В чем схожесть и различие стандартов принятых в СССР и стандартов принятых Международной организацией по стандартизации International Organization for Standardization? С 1980 года показатели ГОСТ по технологии плазменной резки, остались прежними. Показатели ISO более современные, они разработаны в 2002 году.

ГОСТ 14792-80 устанавливает два показателя:

  1. Точность в изготовлении заготовок и деталей;
  2. Показатели качества поверхности реза.

а) Отклонение реза от перпендикулярности;

б) Шероховатость поверхности реза;

в) Зона термического влияния.

  Вид технологии резки ГОСТ ISO
1 Кислородная резка (автогенная) 5,0... 100,0 мм 3,0... 300 мм
2 Плазменная резка 5,0... 60 мм 1,0... 150 мм
3 Лазерная резка нет 0,5... 40 м

ISO 9013:2002 применяет более широкий список терминов качества оценки заготовок и деталей и их влияния друг на друга.

  1. Допуск на перпендикулярность или угловатость.
  2. Оплавление верхнего края:

а) Острый край;

б) Расплавленный край;

в) Нависающий край реза.

Стандарт ISO более детальный с гибкой методикой определения мест, замеров и расчетов.
