Характеристики и сортамент 100х50 мм
Профтруба 100х50 мм - продолжение прямоугольного ряда в крупной, несущей части сортамента: соотношение сторон два к одному, как у 40х20 или 60х40, но здесь речь уже о балках перекрытий и рамах промышленных ворот, а не о лёгких рамках. При толщине 4 мм метр весит 8,7 кг - у квадрата 100х100 мм той же толщины 11,84 кг, разница ощутима при закупке партии на крупный каркас. Четыре толщины стенки в размере, от 2 до 5 мм.

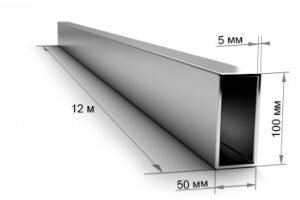

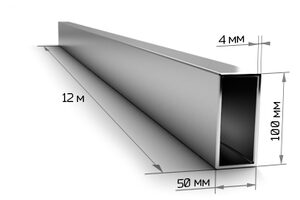

- Сечение: 100х50 мм, прямоугольник
- Четыре шага толщины: 2; 3; 4 и 5 мм
- Сортамент: ГОСТ 8645-68 и ГОСТ 30245-2003
- Хлыст 12 метров, режем в размер
Вес профильной трубы 100х50 мм по толщине стенки
Вес по сортаменту растёт больше чем в два раза от тонкой стенки к толстой, а на 12-метровом хлысте это ощутимо в килограммах - от полусотни с небольшим до без малого полутора центнеров.
| Толщина стенки | Вес 1 метра | Вес хлыста 12 м | Метров в тонне |
| 2 мм |
4,53 кг |
54,36 кг |
221 м |
| 3 мм |
6,6 кг |
79,2 кг |
152 м |
| 4 мм |
8,7 кг |
104,4 кг |
115 м |
| 5 мм |
10,65 кг |
127,8 кг |
94 м |
На больших пролётах вес партии в итоге определяет, сколько машин нужно для доставки на объект - расчёт по этой таблице удобнее сверять до заказа, а не после разгрузки.
Какую толщину стенки выбрать под свою задачу
Четыре толщины закрывают диапазон от лёгкой обшивки до полноценной балки перекрытия:
- Опора под лёгкую обшивку большой площади без серьёзной снеговой и ветровой нагрузки - 2 мм.
- Прогон кровли среднего пролёта или лёгкая рама промышленных ворот - 3 мм.
- Балка перекрытия, силовой пояс каркаса павильона - 4 мм.
- Несущая балка большого пролёта, рама тяжёлых промышленных ворот, ответственный узел каркаса ангара - 5 мм.
Массу каждой толщины смотрите в таблице выше. Меньший шаг того же класса - труба профильная 80х40 мм, уже и легче на метр. Крупнее и ближе к квадратной пропорции - труба профильная 120х80 мм, там жёсткость по обеим сторонам ровнее. Если нужна одинаковая прочность по обеим осям сразу, берите трубу профильную 100х100 мм - тот же диапазон несущей способности, но без разницы между сторонами.
Где применяют профтрубу 100х50 мм
Балки и прогоны межэтажных перекрытий
Профиль работает на изгиб в одном направлении - высокая сторона сечения на ребро держит пролёт между опорами без провиса.
Горизонтальные пояса рам промышленных ворот
Крупный проём цеха или ангара требует жёсткой обвязки полотна, сечение держит вес секции без прогиба посередине.
Каркас павильона или лёгкого ангара
Ригели и обвязку каркасного здания собирают из этого сечения там, где пролёт больше, чем у обычного хозблока.
Опоры под обшивку большой площади
Стеновой или кровельный профлист крупного объекта крепят на каркас из 100х50 мм, сечение держит парусность полотна без деформации.
Часто задаваемые вопросы
Сколько весит метр трубы 100х50 мм по каждой толщине стенки?
От 4,53 кг на метр при стенке 2 мм до 10,65 кг при 5 мм, вес хлыста и метраж в тонне - в таблице выше.
Какую толщину 100х50 мм взять под балку перекрытия или раму ворот?
Для лёгкой опоры под обшивку хватает 2 мм, под прогон кровли и лёгкую раму ворот берут 3 мм, под балку перекрытия и силовой пояс каркаса - 4 мм, для большого пролёта и тяжёлых промышленных ворот - 5 мм.
Хватит ли трубы 100х50 мм на прогон промышленного пролёта?
Как правило, да - сечение как раз рассчитано на такую задачу при толщине от 4 мм. Точный шаг опор и толщину под снеговую и ветровую нагрузку вашего региона считает проектировщик, страница даёт только сортамент.
Режете трубу 100х50 мм в размер?
Да, на станке под длину вашего проекта. На раме промышленных ворот и балках перекрытий это особенно важно - точная длина элементов упрощает сборку каркаса без подгонки на площадке.
Есть в наличии оцинкованная труба 100х50 мм?
Нет, готового оцинкованного SKU этого размера на складе сейчас нет. Чёрный металл можно оцинковать под заказ - подробности в услуге цинкования металла.
Чем труба 100х50 мм отличается от квадратной 100х100 мм по весу при той же высоте сечения?
При одинаковой толщине стенки квадрат 100х100 мм весит больше - у него нагруженная сторона по всему периметру, а 100х50 мм работает в основном на одну сторону и экономит металл там, где вторая ось нагружена слабее. Конкретные цифры по толщинам - в блоках выше.
