Труба профильная 160х120 мм

Труба профильная 160х120 мм - прямоугольное сечение крупного класса под тяжёлые несущие узлы: портал ворот и проездов, каркас производственного цеха, антресольные перекрытия, обвязку под тяжёлую фасадную облицовку. Пять толщин стенки от 4 до 8 мм держим на складе, хлыст 12 метров режем в размер на собственном станке. К каждой партии прикладываем сертификат ГОСТ или ТУ, склад держим в Москве, доставку по области берём на себя.

Фильтр:

15 x 15 мм

20 x 20 мм

25 x 25 мм

Характеристики и сортамент 160х120 мм

Профтруба 160х120 мм - среди крупных прямоугольных сечений серии здесь самый широкий выбор стенки: пять шагов, от 4 до 8 мм, больше нет ни у одного размера с большей стороной от 100 мм. Масса метра растёт равномерно, около 3,5-3,9 кг на каждый лишний миллиметр стенки - заметного скачка в середине ряда нет, подобрать промежуточный вариант под расчёт нагрузки проще, чем на сечениях с узким шагом толщины.

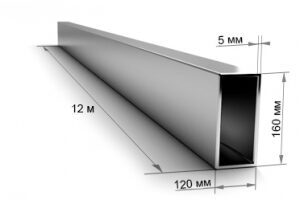

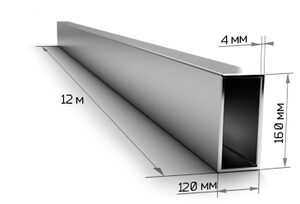

Сечение: 160х120 мм, прямоугольник
Пять шагов толщины: 4; 5; 6; 7 и 8 мм
Сортамент: ГОСТ 30245-2003
Хлыст 12 метров, режем в размер

Вес профильной трубы 160х120 мм по толщине стенки

Толщина стенки	Вес 1 метра	Вес хлыста 12 м	Метров в тонне
4 мм	16,76 кг	201,12 кг	60 м
5 мм	20,69 кг	248,28 кг	48 м
6 мм	24,52 кг	294,24 кг	41 м
7 мм	27,91 кг	334,92 кг	36 м
8 мм	31,43 кг	377,16 кг	32 м

Между крайними толщинами 4 и 8 мм хлыст тяжелеет почти на 176 кг - при заказе партии на весь каркас это уже разница в одну лишнюю машину на объект.

Какую толщину стенки выбрать под свою задачу

Второстепенный элемент каркаса или лёгкая обвязка - 4 мм.
Прогон или балка антресольного перекрытия среднего пролёта - 5 мм.
Стойка каркаса производственного цеха под расчётную нагрузку - 6 мм.
Портал ворот под въезд техники, несущая рама тяжёлого узла - 7 мм.
Ответственная колонна или узел с повышенным запасом прочности - 8 мм.

Вес каждой толщины - в таблице выше. Уже и легче в этом же несущем классе - труба профильная 160х80 мм. Похожая масса метра при вдвое меньшем выборе стенки и более вытянутой пропорции - труба профильная 180х100 мм, на толщинах 4 и 6 мм метр весит ровно столько же. Если нужна одинаковая жёсткость по обеим осям - труба профильная 160х160 мм, тяжелее на метр, зато без разницы между гранями.

Где применяют профтрубу 160х120 мм

Портал ворот и крупных проездов складского комплекса

Силовую раму широкого проёма под въезд техники варят из сечения, которое держит вес массивного полотна без прогиба.

Стойки и ригели каркаса производственного цеха

Несущий скелет здания под снеговую и ветровую нагрузку собирают из этого сечения там, где пролёт и высота уже не по силам более лёгким размерам.

Прогоны и балки антресольного перекрытия

Второй ярус склада под хранение груза опирается на балки этого сечения, рассчитанные на распределённую нагрузку.

Каркас под навесной фасад большой площади

Тяжёлая облицовка крупного объекта требует несущей решётки, которая не гуляет под ветровой нагрузкой.

Часто задаваемые вопросы

Сколько весит метр трубы 160х120 мм по каждой толщине стенки?

От 16,76 кг на метр при стенке 4 мм до 31,43 кг при 8 мм, вес хлыста и метраж в тонне - в таблице выше.

Какую толщину 160х120 мм взять под портал ворот или каркас цеха?

Для второстепенного элемента и лёгкой обвязки хватает 4 мм, под прогон и балку перекрытия среднего пролёта берут 5 мм, под стойку цеха по расчётной нагрузке - 6 мм, под портал ворот и несущую раму тяжёлого узла - 7 мм, для ответственной колонны - 8 мм.

Хватит ли трубы 160х120 мм на портал ворот под въезд техники?

Как правило, да - при толщине от 6-7 мм сечение обычно держит вес массивного полотна без прогиба. Точный расчёт узла под конкретный проём и привод делает проектировщик, страница даёт только сортамент и вес.

Чем труба 160х120 мм отличается от 180х100 мм при одинаковой толщине стенки?

При стенке 4 и 6 мм метр весит одинаково у обоих размеров - совпадение объясняется равной суммой сторон, 280 мм. Разница в другом: у 160х120 мм пять толщин стенки вместо двух у 180х100 мм и пропорция ближе к квадрату, а у 180х100 мм сечение более вытянутое.

Бывает труба 160х120 мм короче 12 метров?

Нет, во всех пяти толщинах на складе только двенадцатиметровые хлысты, короче в этом размере не бывает.

Режете трубу 160х120 мм в размер?

Да, на станке под длину вашего проекта, можно сразу несколько разных длин в одной заявке - удобно, когда для одного каркаса нужны стойки и ригели разной длины из одного сечения.
